BAT54SWT1G
- 厂商名称ON安森美
- 元件分类肖特基二极管
- 中文描述肖特基二极管,表面贴装安装,SOT-323(SC-70)封装,3引脚
- 英文描述Rectifier Diode Schottky 0.2A 5ns 3-Pin SC-70 T/R
- 数据手册BAT54SWT1G数据手册Datasheet PDF
- 在线购买
BAT54SWT1G概述
BAT54SWT1G肖特基二极管适用于高速开关应用、电路保护和电压箝位。极低正向电压降低了导通损耗。微型表面贴装封装非常适用于空间有限的手持和便携式应用。
特性
极快的开关速度
低正向电压0.35 V（典型值） I F=10 mAdc
提供无铅封装
特性
极快的开关速度
低正向电压0.35 V（典型值） I F=10 mAdc
提供无铅封装
BAT54SWT1G中文参数
| 安装类型 | 表面贴装 | 二极管类型 | 肖特基 |
| 封装类型 | SOT-323 (SC-70) | 引脚数目 | 3 |
| 最大连续正向电流 | 200mA | 最大正向电压降 | 800mV |
| 峰值反向重复电压 | 30V | 每片芯片元件数目 | 2 |
| 二极管配置 | 串行 | 二极管技术 | 肖特基 |
| 整流器类型 | 切换 | 峰值反向回复时间 | 5ns |

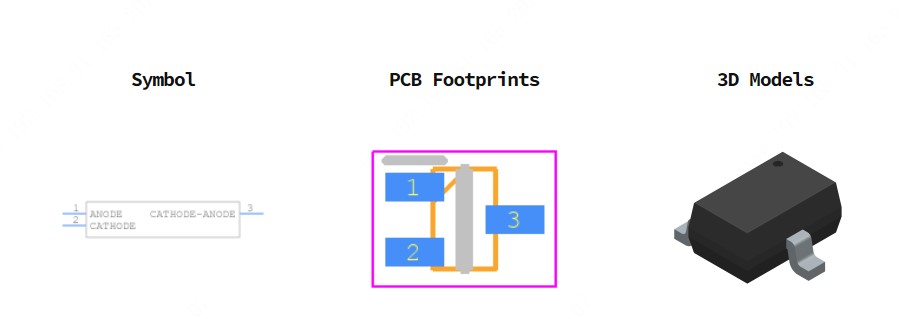

BAT54SWT1G引脚图
