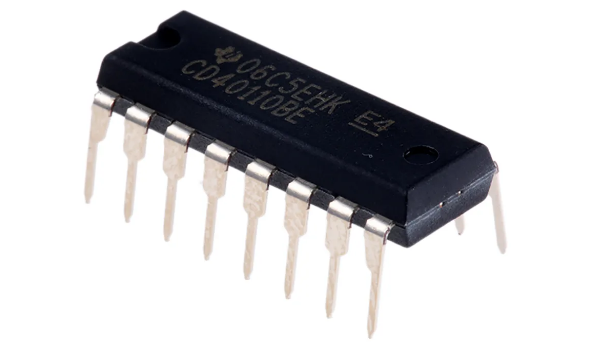

CD40110BE

厂商名称：TI德州仪器

元件分类：计数器

中文描述：

十进制，上/下计数器，5MHZ，3V至18V，DIP-16

英文描述：

IC DECADE UP/DN COUNTER 16-DIP

数据手册：

在线购买：立即购买

CD40110BE概述

CD40110BE是CMOS十年上下计数器/锁存器/显示驱动器，具有特殊的预处理电路，该计数器可以通过正向输入对计数器进行计时，而与其他状态或时序（典型值在100ns内）无关。时钟线。时钟信号经过预处理后，将被馈送到控制逻辑和Johnson计数器中。Johnson计数器的输出（包括防锁定门控以避免被锁定在非法状态）被馈送到锁存器中。该数据可以通过锁存器直接馈送到解码器，也可以在约翰逊计数器继续计时时选通以保持特定计数。解码器提供了一个七段双极输出驱动器，该驱动器可提供高达25mA的电流，以驱动LED和其他显示器，例如低压荧光灯和白炽灯。

分开的时钟上升和时钟下降线

能够直接驱动共阴极LED和其他显示器

允许级联，无需任何外部电路

100％已测试20V静态电流

应用

消费电子产品

CD40110BE中文参数

封装类型	PDIP	引脚数目	16
逻辑功能	计数器	最小工作电源电压	3 V
阶段数目	5	最大工作电源电压	18 V
逻辑系列	4000	尺寸	19.3 x 6.35 x 4.57mm
安装类型	通孔	方向类型	双向
计数器类型	十进制	最高工作温度	125 °C
工作模式	倒计数器、增序计数器	触发类型	上升沿
元件数目	1	最低工作温度	-55 °C
